Jak dlouho vydrží solární kabel?

Aug 08, 2026

Zanechat vzkaz

Jak dlouho vydrží solární kabel? Životnost, příručka pro kontrolu a výměnu

Životnost, příručka pro kontrolu a výměnu

Solární kabel nemá jeden garantovaný věk výměny. Některé produktové dokumenty orientované na EN 50618 uvádějí očekávanou dobu provozu minimálně 25 let za definovaných podmínek normálního používání, ale skutečná životnost může být kratší nebo delší. Teplo, UV záření, vlhkost, pohyb, oděr, kabelová podpora, kvalita konektoru a instalační zpracování – to vše je důležité. Kabel vyměňte, když posouzení stavu, elektrické testování, historie poruch nebo nekompatibilita ukáže, že již nemůže fungovat bezpečně a spolehlivě – nejen proto, že uplynulo kalendářní datum.

Pro specifikaci nového projektu začněte sprůvodce výběrem solárního stejnosměrného kabelu. Tato stránka se zabývá otázkou pozdějšího životního cyklu: jak by měl vlastník, tým EPC nebo O&M zkontrolovat nainstalovaný kabel a rozhodnout se, zda jej bude monitorovat, opravovat nebo vyměnit?

info-1226-840

Plán užitečné životnosti odděluje čtyři pojmy: očekávaná životnost, návrhová životnost, komerční záruka a skutečný stav. Zacházení s nimi jako se zaměnitelnými může způsobit dvě opačné chyby – výměnu zdravého kabelu příliš brzy nebo ponechání viditelně degradovaného kabelu v provozu, protože nedosáhl jmenovitého stáří.

Očekávaná životnost, životnost konstrukce, záruka a skutečná životnost

Tyto termíny odpovídají na různé obchodní a technické otázky. Prohlášení o produktu může popisovat očekávané použití za specifikovaných podmínek; návrhář systému se může zaměřit na životnost projektu; záruka definuje smluvní krytí; a skutečný stav instalovaného kabelu odráží vše, co se stalo během přepravy, instalace a provozu.

Období

Co to znamená

Co to nedokazuje

Důkazy k uchování

Předpokládaná životnost

Očekávání specifické pro produkt za uvedených podmínek

Bezpodmínečná životnost pro každé místo nebo instalaci

Aktuální datový list a podmínky

Životnost návrhu projektu

Období uvažované při návrhu systému a plánování životního cyklu

Že každá součást zůstane po tu dobu nedotčena

Návrhový základ a plán O&M

Komerční záruka

Definovaný smluvní opravný prostředek, termín a výluky

Totéž jako technický život

Podepsaná záruka a reklamační řád

Skutečný život v terénu

Čas, kdy nainstalovaný kabel zůstane bezpečný a vhodný pro servis

Pevné číslo známé bez kontroly

Historie majetku, záznamy o kontrolách a testech

Jako jeden produkt specifický příklad uvádí LAPP očekávanou životnost 25 let pro konkrétní aplikaci vyhovující H1Z2Z2-K. To je užitečný důkaz pro tento produkt a jeho uvedené podmínky; nemělo by být kopírováno do tvrzení o každém kabelu EN 50618, každém modelu SINELINK nebo každé instalaci.

Co zkracuje životnost solárního kabelu?

Stárnutí kabelů je obvykle problém kombinovaného namáhání. Stejná konstrukce kabelu může fungovat odlišně na chladné, dobře spravované trase pro montáž na zem a na horké kovové střeše, kde se nepodepřený kabel otírá o ostré hrany.

Stres

Typický mechanismus

Co může inspektor pozorovat

Řízení

Teplo a proud

tepelné stárnutí; lokální přehřátí v místech s vysokým odporem

Odbarvení, ztvrdnutí, deformace nebo horké spoje

Správné dimenzování, seskupování a větrání

UV a počasí

Stárnutí pláště z dlouhého venkovního působení

Blednutí, křídování, praskání nebo ztráta pružnosti

Ověřený venkovní kabel a správné vedení

Pohyb a otěr

Vítr, sledovače nebo tepelné cykly tírají kabely o konstrukce

Leštěná místa, řezy, obnažená izolace nebo vodič

Klipy, kryty, kontrola ohybu a správa vůle

Voda a chemikálie

Vniknutí vlhkosti nebo nekompatibilní expozice životního prostředí

Bobtnání, koroze, stopování nebo opakované poruchy izolace

Správný produkt a uzavřená/chráněná cesta

Slabá podpora

Prověšený kabel se dotýká střech, půdy nebo ostrých hran

Skřípnutí, těsné ohyby, visící spojky nebo poškozené spojky

Odolný systém vedení drátu

Hlodavci a dopad

Kousnutí, rozdrcení, poškození nářadí, vozidel nebo údržby

Propíchnutí, otisky zubů, zploštělý nebo přerušený kabel

Ochrana trasy a kontrola místa

Vady připojení

Nesprávný kontakt, zalisování, těsnění nebo křížové spojení vytváří odpor/vnikání

Tepelné stopy, roztavená tělesa, koroze nebo občasné závady

Schválené rozhraní a proces montáže

Vyhrazený PV kabel je navržen pro tuto aplikaci, ale samotná konstrukce nemůže kompenzovat špatné vedení. Zkontrolujte FV kabel vs. normální kabel, pokud instalovaná trasa obsahuje neidentifikovaný univerzální kabel nebo neschválenou náhradu.

info-1552-1030

Kabel, konektor a podpůrný systém stárnou dohromady

FV string obvod je sestava, nikoli izolovaná délka kabelu. Plášť kabelu, vodič, kontakty, těsnění konektorů, vstupy do spojovacích krabic, spony, spojky, žlaby, vedení a zakončení zařízení se navzájem ovlivňují. Nefunkční spojka může způsobit odření kabelu; špatné zvlnění může vytvářet lokalizované teplo; poškozené těsnění může propouštět vlhkost; nepodporovaný konektor může přenášet mechanické zatížení do kabelu.

Pokud se v blízkosti polního připojení objeví teplo, koroze nebo občasné poruchy, použijtekompatibilita solárního kabelu a konektorukontrolní seznam pro kontrolu velikosti kabelu, vnějšího průměru, konstrukce vodiče, kontaktů, těsnění, nástrojů a rodiny spojení. Vadu konektoru neřešte výměnou pouze viditelného segmentu kabelu, aniž byste našli příčinu.

Americké ministerstvo energetiky poznamenává, že standardní plastové kabelové spojky mohou předčasně selhat v důsledku působení tepla, UV záření a chemické reaktivity. Jakmile podpora selže, uvolněný kabel může odřít povrchy, způsobit poruchy, ztrátu výkonu a další výměnu. Hardware pro správu kabelů proto patří do kontroly životnosti kabelů, nikoli do samostatného kosmetického kontrolního seznamu.

Kdy by měl být solární kabel zkontrolován?

Frekvence kontrol by měla vycházet z rizik a měla by být zapsána do plánu provozu a provozu projektu.IEC 62446-2zahrnuje preventivní, nápravnou a s výkonem související údržbu fotovoltaických systémů připojených k síti, včetně součástí a připojení. Konečný program určují platná místní pravidla, požadavky vlastníka a pokyny výrobce.

Kontrolní spoušť

Účel

Příklady rozsahu

Základní linie uvedení do provozu

Před dlouhodobým provozem zaznamenejte skutečný stav

Trasa, podpora, značení, řada konektorů, fotografie a výsledky testů

Plánovaná preventivní prohlídka

Najděte postupnou degradaci před poruchou

Přístupné kabely, podpěry, vstupy, konektory, kryty a záznamy

Po bouři nebo vnější událost

Najděte škody způsobené větrem, krupobitím, povodní, požárem, zvířaty nebo prací na stavbě

Uvolněný kabel, náraz, voda, úlomky, obnažený vodič a poškození krytu

Kontrola vyvolaná poruchou

Zjistěte příčinu alarmu země, izolace, oblouku nebo opakovaných alarmů měniče

Dotčený okruh plus přilehlé trasy a zakončení

Úprava nebo opětovné napájení

Potvrďte, že staré a nové komponenty tvoří schválený systém

Napětí/proud, velikost, řada konektorů, trasa a dokumentace

Konec záruky nebo transakce s aktivem

Stanovte stav a náhradní rezervu

Vzorek hodnocený podle rizika, historie chyb, předpoklady nepřístupné trasy a rozpočet

Kontrolní seznam vizuální kontroly solárního kabelu

Pouze vyškolený a oprávněný personál by měl kontrolovat FV systémy pod napětím. Řiďte se místním elektrickým bezpečnostním postupem, metodou izolace a příslušnými požadavky. Vizuální kontrola neprokáže, že obvod je elektricky bezpečný.

  1. Porovnejte instalovanou trasu s aktuálními výkresy skutečného stavu a plány kabelů.
  2. Zkontrolujte identifikaci, polaritu, označení kabelu, velikost a viditelné výrobní označení.

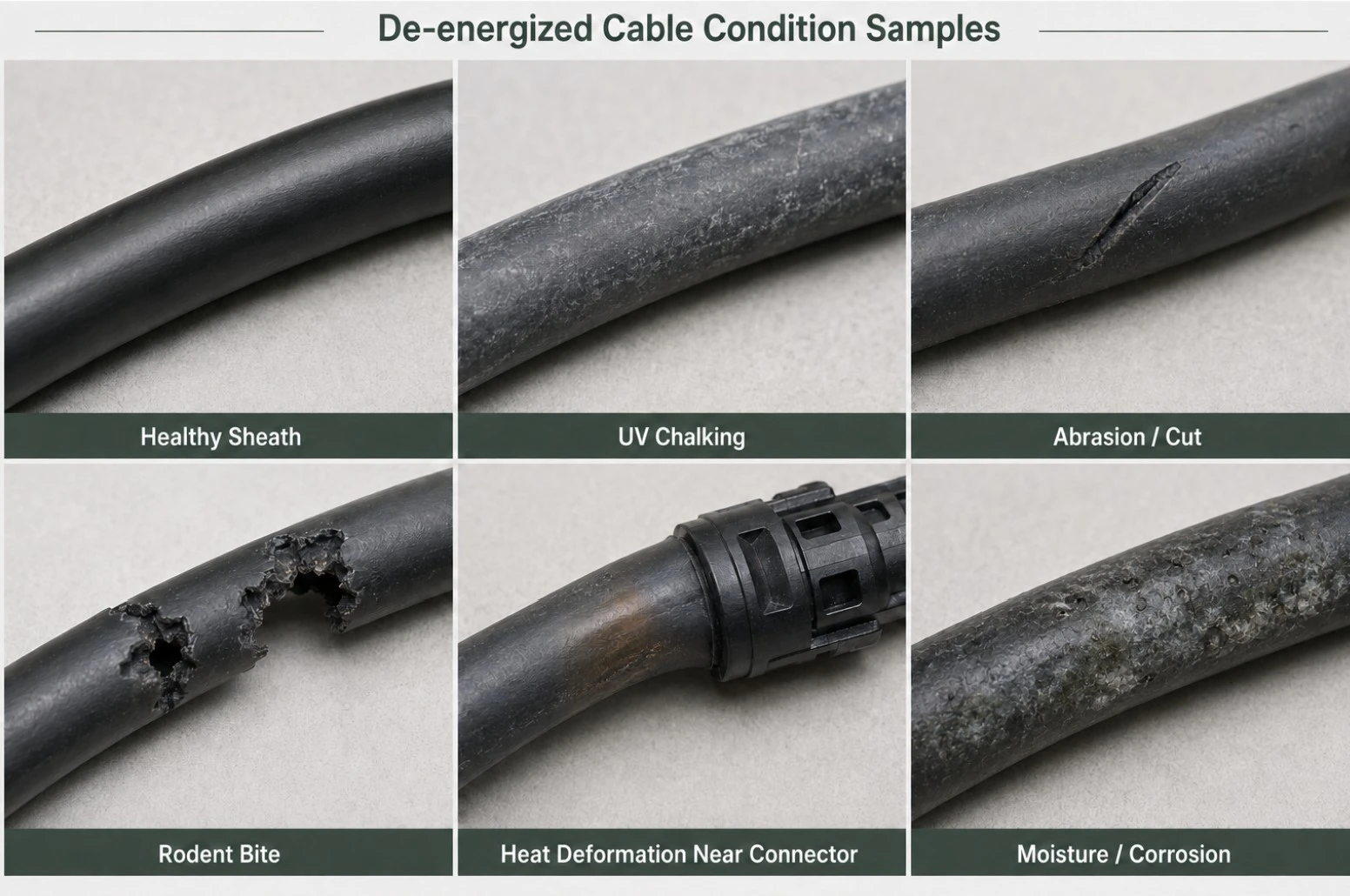

  3. Hledejte řezy, praskliny, křídování, bobtnání, zploštění, obnaženou izolaci nebo vodič.
  4. Zkontrolujte otěr na rámech modulů, střešních plochách, bodech sledování, hranách van a prostupech.
  5. Ujistěte se, že spony, poutka, kryty a podpěry zůstávají bezpečné, kompatibilní a správně rozmístěné.
  6. Zkontrolujte poloměr ohybu, vůli, napětí a zatížení přenášené na konektory nebo vstupy do zařízení.
  7. Hledejte změnu barvy, roztavené části, zápach, saze nebo jiné známky přehřátí nebo jiskření.
  8. Zkontrolujte tělesa konektoru, víčka, těsnění, ucpávky a vstupy spojek, zda nejsou poškozeny, oddělovány nebo vnikají-li voda.
  9. Zkontrolujte podzemní přechody, potrubí, drenáž a obnažené stoupačky, zda nedošlo k jejich pohybu nebo fyzickému poškození.
  10. Zaznamenejte závady s ID okruhu, umístěním, fotografiemi, závažností, vlastníkem akce a důkazy o uzavření.

U zasypaných tras a mokrého potrubí použijte dodatečné kontrolypřímé zakopání vs vedení pro solární kabel. Nepřístupný kabel by neměl být prohlášen za zdravý pouze proto, že na koncových bodech není viditelné žádné poškození.

Varovné signály: Sledujte, naplánujte výměnu nebo okamžitě jednejte

Reakce závisí na riziku, nikoli pouze na vzhledu. Kosmetická změna barvy může vyžadovat dokumentaci a bližší pozorování, zatímco nechráněný vodič, poškození teplem, důkazy jiskření nebo opakované vypnutí ochrany mohou vyžadovat okamžitou izolaci v rámci bezpečnostních postupů na místě.

Třídění

Příklady

Typický další krok

Okamžitě jednat

Odkrytý vodič; hoření nebo tání; obloukové důkazy; aktivní vstup vody; těžké drcení; opakovaná zemní/oblouková porucha

Postupujte podle nouzového/izolačního postupu; kvalifikované hodnocení; opravu nebo výměnu před návratem do provozu

Plánujte nápravné práce

Lokalizované poškození pláště; neúspěšná podpora; koroze; tepelný podpis konektoru; nevyhovující smíšené rozhraní; opakující se občasná porucha

Definujte dotčený rozsah, hlavní příčinu, schválené materiály, výpadek a ověření

Monitorujte a dokumentujte

Drobná změna povrchu bez potvrzené ztráty funkce a bez bezpečnostní závady

Fotografujte, identifikujte, trendujte a nastavte odůvodněný spouštěč opětovné kontroly

Jaké elektrické testy podporují rozhodnutí o výměně?

Testování by mělo být vybráno a provedeno kvalifikovaným personálem za použití příslušných projektových postupů a požadavků na přístroj. Žádný jednotlivý test neposkytuje univerzální číslo zbývající životnosti pro nízkonapěťový FV kabel. Výsledky jsou interpretovány s vizuálním stavem, základními daty, historií okruhu a instalovanou konfigurací.

  • Kontroly kontinuity a polarity pomáhají potvrdit identitu obvodu a závažné problémy s připojením.
  • Testy izolačního odporu nebo jiné schválené testy izolace mohou podpořit vyšetřování závad, ale testovací napětí, připojená zařízení a bezpečná izolace musí být kontrolovány.
  • Porovnání proudu, napětí a výkonu řetězce může identifikovat nedostatečně výkonný nebo otevřený obvod, ale nemusí lokalizovat fyzickou závadu.
  • Termografie může identifikovat abnormální zahřívání na přístupných spojích, pokud se provádí za vhodných provozních podmínek.
  • Odpor konektoru/kontaktu nebo schválené diagnostické metody mohou podpořit zkoumání vysokoodporových rozhraní.
  • Protokoly poruch, alarmy měniče a opakovaná ochrana poskytují důležité informace o spuštění a umístění.

Pokyny NREL PV O&Mklade důraz na udržování bezpečných a chráněných vodičů, nápravu zemních a obloukových poruch a zvýšenou kontrolu, testování a výměnu tam, kde je povolen pohyb nebo tření. Výsledky testování by proto měly vést ke korekci kořenové příčiny, nikoli pouze ke spoji v prvním poškozeném bodě.

Opravit jednu sekci nebo vyměnit celý běh?

Lokalizovaná oprava může být v některých systémech technicky možná, ale tým musí rozhodnout, zda je závada izolovaná, nebo zda jde o problém na celé trase. Přidání spoje může zavést nové rozhraní, požadavek na dokumentaci a budoucí kontrolní bod.

Rozhodovací otázka

Lokalizované nápravné opatření lze zvážit, když

Širší výměna je pravděpodobnější, když

Rozsah

Poškození je izolováno a zbývající trasa je ověřena

Podobná degradace se objevuje po celé trase nebo dávce

Hlavní příčina

Vnější příčina je pochopena a odstraněna

Teplo, UV záření, pohyb, voda nebo nekompatibilita zůstávají systémové

Rozhraní

Existuje schválený přístupný způsob opravy/ukončení

Opravou by vznikly zasypané, nepřístupné nebo neschválené spáry

Důkaz

Identita kabelu, hodnocení a záznamy jsou jasné

Kabel je neidentifikovaný, padělaný, nezdokumentovaný nebo mimo požadavky projektu

Ekonomika

Přístup je snadný a dopad výpadku je omezený

Opakované výzvy, obtížný přístup nebo budoucí poruchy činí částečnou práci neekonomickou

Modifikace

Podmínky obvodu se nemění

Opětovné napájení mění požadavky na napětí, proud, konektor nebo trasu

Po nepříznivém počasí nebo viditelném poškození zajistěte bezpečnost postiženého systému a proveďte kontrolu a elektrické testování, než jej vrátíte do provozu.Pokyny k životnímu cyklu DOE PVdoporučuje spíše naplánovat nápravná opatření a náklady na opravy než opakovaně resetovat vypnutý systém bez zjištění závady.

Jak specifikovat náhradní solární kabel

Výměna není stejná barevná shoda. Nový kabel musí vyhovovat aktuálnímu systému, trase, připojeným komponentům a požadavkům cílového trhu. Nové napájení, moduly s vyšším proudem, změněné měniče nebo nové konektory mohou způsobit, že původní specifikace bude zastaralá.

  • Identifikujte přesný okruh, délku jednosměrné trasy, způsob instalace a expozici prostředí.
  • Potvrďte maximální napětí systému, návrhový proud, požadavky na poruchu/ochranu a cíl poklesu napětí.
  • Přepočítejte velikost vodiče a tepelné korekce pro současnou trasu a seskupení kabelů.
  • Spojte konektor, kontakt, těsnění, ucpávku, svorku a schválenou rodinu spojení.
  • Definujte požadovaný standard kabelu, certifikaci/seznam, pokrytí velikosti, značení a evidenci produktu.
  • Specifikujte délku cívky/cívky, barvu, sledovatelnost, schválení vzorků, kontrolní a zkušební dokumenty.
  • Plán odstranění, instalace, ukončení, testování, označování, fotografie a aktualizace záznamů.

Pokud se stará trasa 4 mm² přehodnocuje jako 6 mm², použijte inženýrskou hranici4mm² vs. 6mm² solární kabel; nepřevádějte bez kontroly kompatibility konektoru a ucpávky.

Před schválením náhradního produktu postupujte podle pokynůjak ověřit certifikát solárního kabelua potvrďte, že přesný model a objednaná velikost jsou v rámci aktuálního rozsahu evidence.

Specifikace výměny orientované na EN naleznete v aktuální verziSolární kabel EN 50618 H1Z2Z2-Kstránku, poté si vyžádejte přesný katalogový list, certifikát, vnější průměr, označení a povolený způsob montáže pro nabízený model.

Jak prodloužit životnost solárního kabelu

  • Vyberte kabel a příslušenství pro aktuální napětí, teplotu, UV, vodu, chemikálie, oheň a podmínky instalace.
  • Používejte odolný systém vedení kabelů, který zabraňuje prověšování, odírání, sevření a nadměrnému zatížení konektoru.
  • Respektujte minimální poloměr ohybu, tažnou sílu, instalační teplotu a pokyny výrobce.
  • Používejte schválené kontakty, těsnění, nástroje a kombinace spojení; dokumentovat kvalitu montáže v terénu.
  • Chraňte cesty na okrajích, prostupy, přejezdy vozidel, body pohybu trackerů a podzemní přechody.
  • Vytvářejte fotografie uvádění do provozu a základní elektrické záznamy pro budoucí srovnání.
  • Zkontrolujte po nepříznivém počasí, externí práci, poškození zvířaty, poplachu nebo nevysvětlitelné ztrátě výkonu.
  • Uzavřete defekty pomocí akce hlavní příčiny a aktualizujte registr aktiv, nejen dočasnou opravu.

U projektů, které vyžadují koordinovaný harmonogram kabelů spíše než izolované náhradní linky, připojte plán životního cyklu kKabelové řešení FV elektrárny. To pomáhá zarovnat stringový kabel, konektory, ochranu trasy, dokumentaci a náhradní díly.

Kontrolní seznam RFQ pro stav a výměnu solárního kabelu

  • Země projektu, rok uvedení do provozu, napětí systému a instalovaný výkon.
  • ID dotčených okruhů, trasy kabelů, délky, způsob instalace a dostupnost.
  • Stávající značení kabelů, velikost, standard, výrobce, šarže a řada konektorů.
  • Fotografie poškození, podpěr, přechodů, konektorů a položek vybavení.
  • Historie poruch, alarmy měniče, nálezy kontrol a dostupné výsledky testů.
  • Podmínky prostředí: teplota střechy, UV záření, voda, chemikálie, hlodavci, vítr nebo pohyb trackeru.
  • Navrhovaná náhradní velikost, požadovaný standard/seznam, barva, vnější průměr a způsob instalace.
  • Požadované délky cívky, předem sestavené přívody, konektory, štítky, náhradní díly, balení a harmonogram dodávek.
  • Požadavky na balík dokumentů, kontrolu, schválení vzorku, sledovatelnost a záruku.
info-1200-784

Požádejte o kontrolu stavu a výměny solárního kabelu

Pošlete nákres trasy, značení kabelů, informace o konektorech, fotografie, historii závad, záznamy o testech a požadavky cílového trhu. SINELINK může pomoci zorganizovat specifikaci náhradního kabelu a požadovanou evidenci dodávek. Vlastník webu a kvalifikovaní projektoví odborníci zůstávají odpovědní za izolaci systému, kontrolu, testování a konečná rozhodnutí o návratu do provozu.

Požádejte o kontrolu stavu a výměny solárního kabelu.

Často kladené otázky

Kolik let vydrží solární kabel?

Univerzální garantované číslo neexistuje. Některé produktové dokumenty uvádějí očekávanou dobu minimálně 25 let za definovaných podmínek, ale skutečná životnost závisí na přesném produktu, instalaci, prostředí, zatížení, konektorech a údržbě.

Znamená předpokládaná životnost 25 let záruku 25 let?

Ne. Předpokládaná životnost je technické/produktové prohlášení za uvedených podmínek. Záruční krytí je samostatná obchodní smlouva s vlastní lhůtou, opravným prostředkem a výjimkami.

Měly by být všechny solární kabely po 25 letech vyměněny?

Ne automaticky. Použijte plán projektu, dokumentaci k produktu, kontrolu stavu, historii poruch a příslušné testování, abyste zjistili, zda kabel zůstává vhodný pro servis.

Jaké jsou nejjasnější známky toho, že FV kabel potřebuje výměnu?

Odkrytý vodič, vážné řezy, hoření, roztavení, známky jiskření, opakující se izolace nebo zemní poruchy, vážné rozdrcení, poškození způsobené vodou a praskliny v celé trase vyžadují naléhavé kvalifikované posouzení.

Lze prasklý solární kabel opravit elektrickou páskou?

Páska by neměla být považována za univerzální trvalou opravu. Musí být posouzeno poškození, kabelový systém, prostředí a schválená metoda opravy; může být vyžadována výměna.

Jak často by se měl solární kabel kontrolovat?

Použijte plán založený na rizicích definovaný plánem O&M, příslušnými požadavky a pokyny výrobce. Přidejte kontroly po bouřkách, záplavách, požárech, pracích na stavbě, škodách na zvířatech, alarmech, poruchách a úpravách systému.

Může zkouška izolačního odporu prokázat zbývající životnost kabelu?

Žádný jednotlivý test nedává univerzální hodnotu zbývající životnosti. Interpretujte schválené výsledky testů s vizuálním stavem, základními daty, historií okruhu, informacemi o produktu a podmínkami trasy.

Měly by se při výměně kabelu vyměnit konektory?

Zkontrolujte kompletní rozhraní. Opětovné použití je vhodné pouze v případě, že to podporuje systém konektorů, kontakty, těsnění, stav, jmenovité hodnoty, pokyny k instalaci a požadavky projektu.

Jaké záznamy by se měly uchovávat po výměně?

Uschovejte nálezy odstraněného kabelu, hlavní příčinu, důkazy o produktu, údaje o šarži a kotoučích, informace o montáži, výsledky testů, fotografie, štítky, aktualizované výkresy a záruční dokumenty.

Technické reference

IEC 62446-2:2020 - Údržba fotovoltaických systémů připojených k síti- Oficiální standardní záznam IEC.

IEC 62930:2017 - Elektrické kabely pro fotovoltaické systémy- Oficiální záznam normy IEC produktu.

NREL - Best Practices pro provoz a údržbu fotovoltaických systémů a systémů skladování energie- Oficiální technická zpráva.

US DOE – Provozujte a udržujte stávající fotovoltaický systém- Oficiální pokyny k životnímu cyklu a O&M.

US DOE – Nejlepší postupy pro správu solárních fotovoltaických kabelů- Oficiální pokyny pro správu kabelů.

NREL – Pokyny k odolnosti při instalaci, provozu a údržbě- Oficiální zpráva obsahující výzvy k inspekci FV elektroinstalace.

Produktová stránka LAPP - ÖLFLEX SOLAR H1 BUR- Příklad životnosti specifické pro produkt; není univerzální tvrzení.
