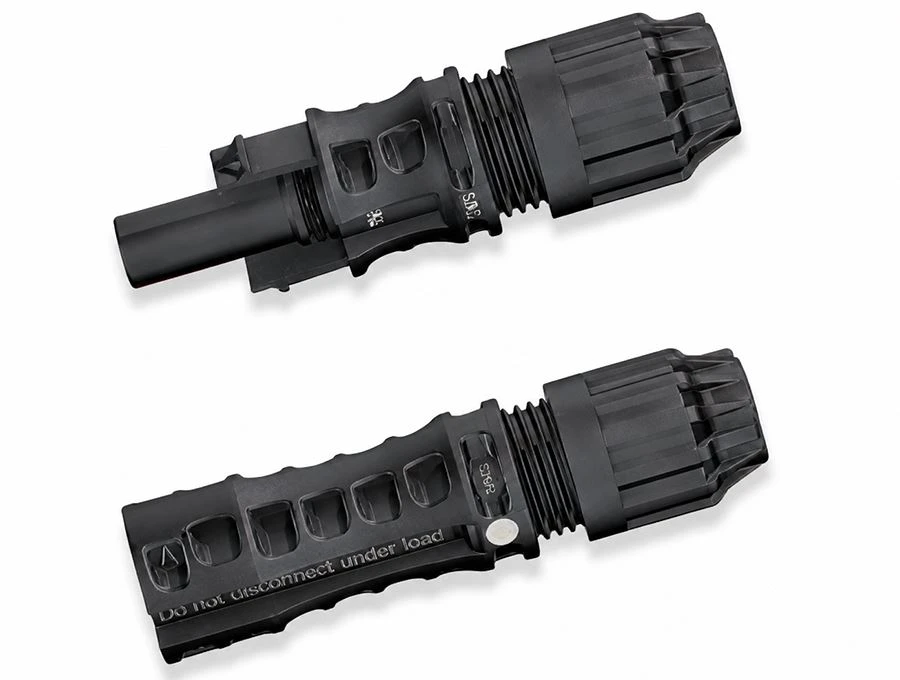

MC4-EVO 2 DC 1500V FV konektor

MC4-EVO 2 DC 1500V FV konektor

Konektor MC4-EVO 2 DC 1500V PV je určen pro spolehlivá připojení na straně DC ve vysokonapěťových fotovoltaických systémech. Vyrobeno pro solární aplikace 1500 V, poskytuje bezpečné spojení, nízký kontaktní odpor a silnou ochranu proti prachu, vlhkosti a venkovnímu vystavení.
Odeslat dotaz
Popis
Technické parametry

Klíčové vlastnosti

Určeno pro 1500V DC fotovoltaické systémy

Certifikace IEC, UL, JET a TÜV

Kontaktní technologie MULTILAM pro stabilní připojení s nízkým odporem

Krytí IP65 a IP68 při spojení

Vhodné do náročného venkovního prostředí

Kompatibilní se standardními konektorovými systémy řady MC4

Podporuje instalaci na místě a předmontovaná kabelová řešení

Pocínované měděné kontakty pro spolehlivou vodivost a odolnost proti korozi

Izolační pouzdro PC/PA zpomalující hoření


Typické aplikace

Tento konektor je vhodný pro širokou škálu solárních DC připojovacích bodů, včetně:

Obytné střešní fotovoltaické systémy

Komerční a průmyslové solární instalace

Pozemní solární elektrárny

FV projekty v užitkovém měřítku

Solární slučovací boxy a stringová elektroinstalace

Prodlužování FV kabelů a přípojky odboček

Předmontované solární kabelové svazky

Průvodce výběrem

Verzi konektoru zvolte podle průřezu kabelu a provozního proudu vašeho FV systému.

Velikost kabelu Reference AWG Doporučený jmenovitý proud
2,5 mm² 14 AWG 39A
4,0 mm² 12 AWG 45A
6,0 mm² 10 AWG 53A
10,0 mm² 8 AWG 69A

U 1500V fotovoltaických systémů ověřte, že konektor, kabel a další součásti na straně DC jsou dimenzovány pro stejné systémové napětí. Během instalace by měly být použity správné krimpovací nástroje, aby se zachoval stabilní kontaktní výkon a ochrana těsnění.

Poznámky k instalaci

Pro každý typ konektoru použijte správnou krimpovací čelist a velikost kabelu. Před venkovním použitím se ujistěte, že konektor je po spojení zcela zajištěn a že těsnící součásti jsou správně sestaveny. U rozsáhlých projektů mohou předem sestavené kabelové svazky pomoci zlepšit efektivitu instalace a snížit chyby v kabeláži na místě.

Populární Tagy: mc4-evo 2 dc 1500v pv konektor, Čína mc4-evo 2 dc 1500v pv konektor výrobci, dodavatelé, továrna

Technické specifikace

Položka Specifikace
Systém konektorů Ø4 mm
Jmenovité napětí 1500 V DC (TÜV / UL / JET)
Jmenovitý proud 39A (2,5 mm² / 14 AWG)
  45A (4,0 mm² / 12 AWG)
  53A (6,0 mm² / 10 AWG)
  69A (10,0 mm² / 8 AWG)
Jmenovité impulsní napětí 16 kV
Rozsah okolní teploty -40 stupňů až +85 stupňů
Maximální provozní teplota +115 stupeň
Stupeň ochrany, Mated IP65, IP68 (1 hodina na 1 m)
Stupeň ochrany, nepářený IP2X
Hodnocení hořlavosti UL94-V0
Přepětí / Stupeň znečištění CAT III / 3
Kontaktní odpor Menší nebo rovno 0,2 mΩ
Bezpečnostní třída třída II
Kontaktní systém MULTILAM
Metoda ukončení Krimpování
Kontaktní materiál Měděné, pocínované
Izolační materiál PC/PA
