Jednojádrový vs. dvojitý solární kabel

Jednojádrový vs. dvojitý solární kabel

Co znamená „dvojče“ a jaká konstrukce vyhovuje vaší trase FV?

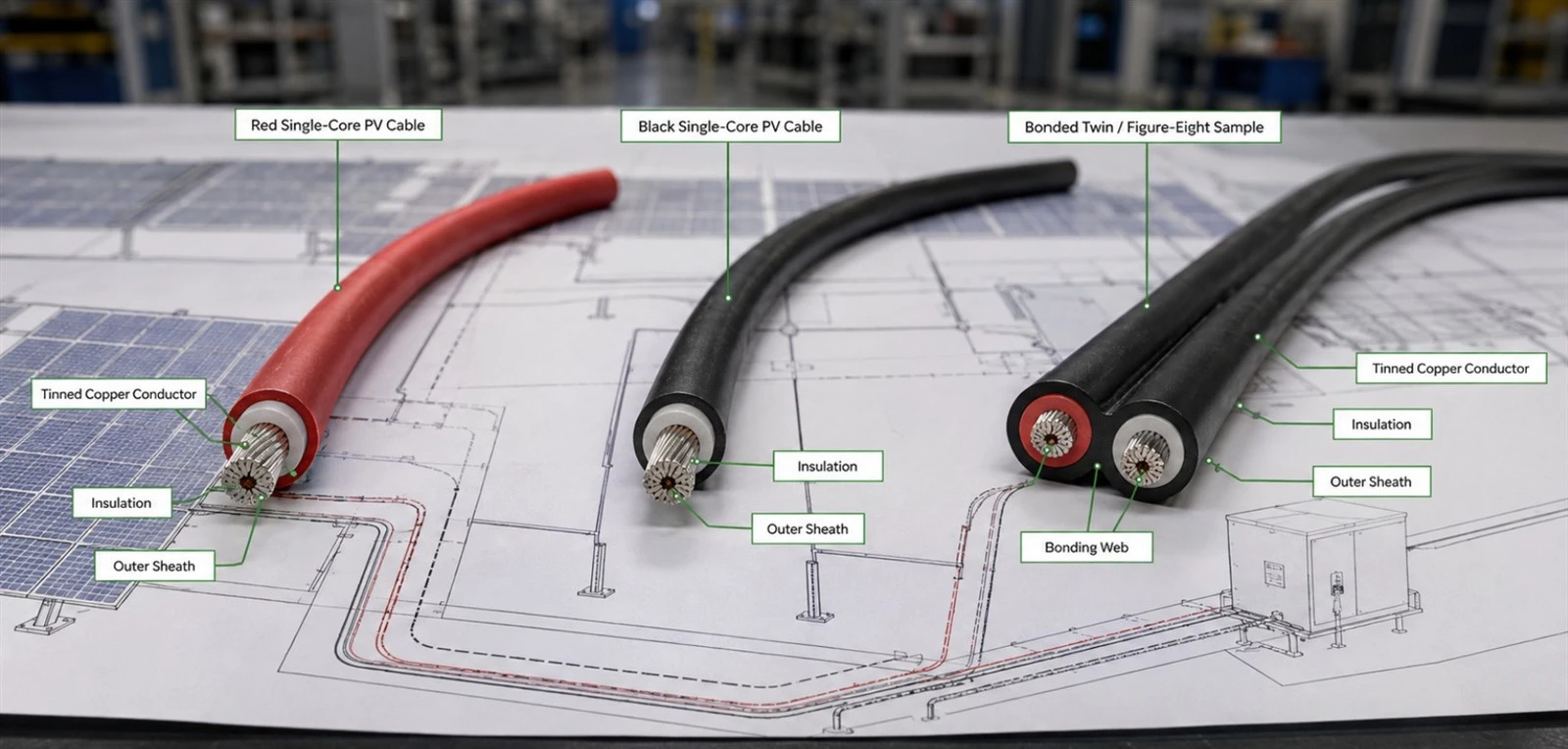

SHRNUTÍ:Jeden-jádrový solární kabel obsahuje jeden proud-vodič ve své vlastní izolaci a plášti. „Dvojitý solární kabel“ je tržní termín, který může popisovat dva samostatně izolované a opláštěné PV kabely spojené vedle sebe nebo různé dvou-žilové konstrukce pod společným vnějším krytem. Ty nejsou automaticky ekvivalentní. Vyberte twin pouze tehdy, když kladný a záporný vodič vedou stejnou trasu, je pro projekt akceptována přesná montáž, jsou ověřeny tepelné korekce a každý konec lze oddělit a zakončit bez poškození jednotlivých FV kabelů. Vyberte samostatné jednožilové kabely, pokud se polarity liší, konce konektorů vyžadují nezávislé vedení, jsou vyžadovány větší rozměry nebo speciální trasy nebo pokud projektové doklady pokrývají pouze jednotlivé jednožilové{8}}výrobky.

Pro širší sekvenci standardních, napěťových, proudových, délkových, okolních a dodavatelských kontrol začněte uprůvodce výběrem solárního stejnosměrného kabelu. Tento článek odpovídá na jednu užší otázku: jak by si měl EPC nebo kupující vybrat fyzické uspořádání jednoho-jádra nebo dvojitého jádra poté, co jsou známy vstupy elektrického návrhu?

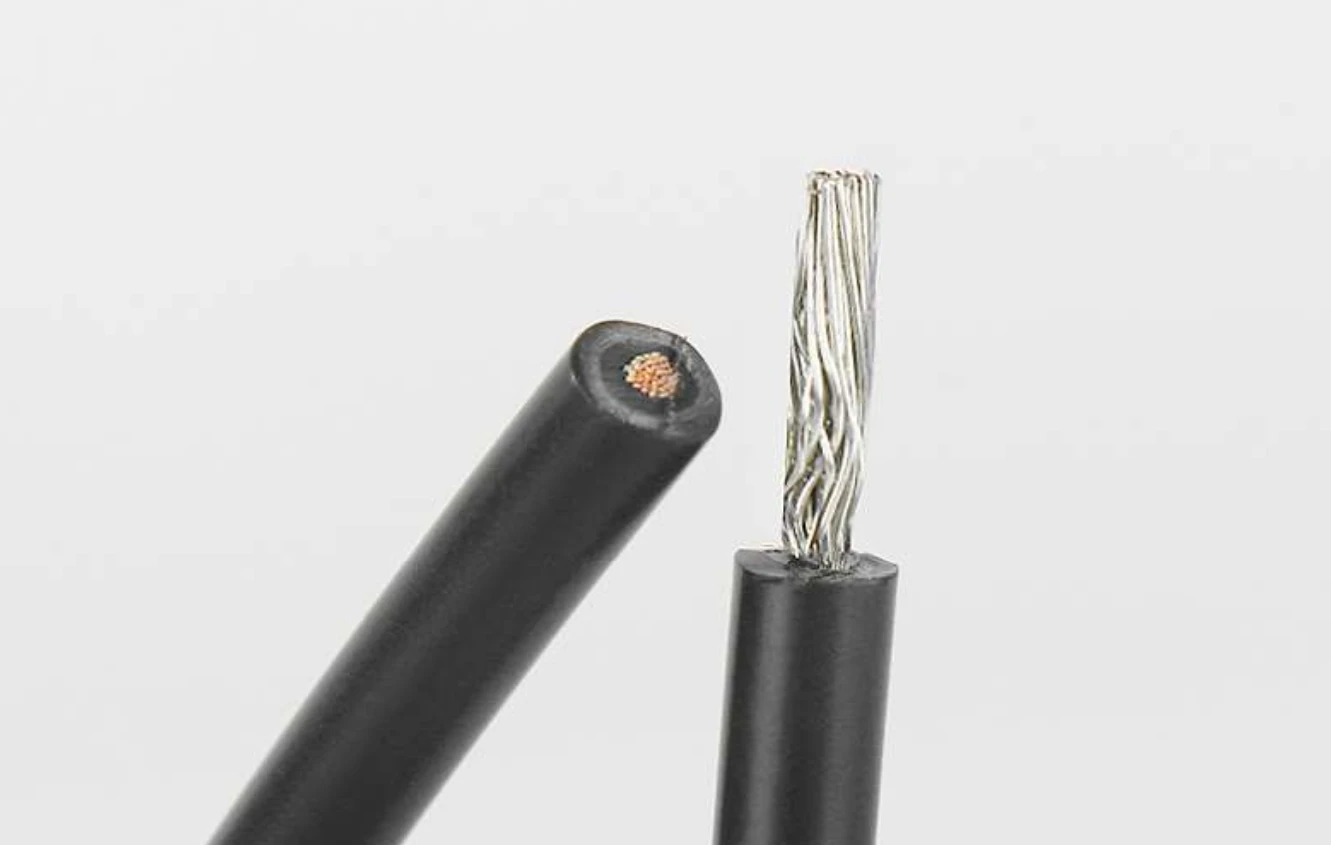

Jednožilový PV kabel má jeden vodič obklopený specifikovaným systémem izolace a pláště. Kompletní dvou{2}}pólový stejnosměrný obvod běžně používá alespoň jeden kladný a jeden záporný vodič, takže dva jednožilové kabely mohou po celé trase nebo její části cestovat společně. Mohou se také oddělit tam, kde uspořádání pole, vedení modulu, vstupy slučovače, vstupy do měniče nebo ochranná zařízení vyžadují různé cesty.

EN 50618popisuje flexibilní, bezhalogenové -bezhalogenové, jedno-jádrové FV napájecí kabely se zesíťovanou-izolací a pláštěm.IEC 62930platí také pro jednožilové -křížené{1}}propojené izolované a opláštěné napájecí kabely pro stejnosměrnou stranu fotovoltaických systémů do 1,5 kV stejnosměrného proudu v rámci uvedeného rozsahu. Tato prohlášení o rozsahu jsou zásadní pro správné čtení tvrzení o dvojitém produktu.

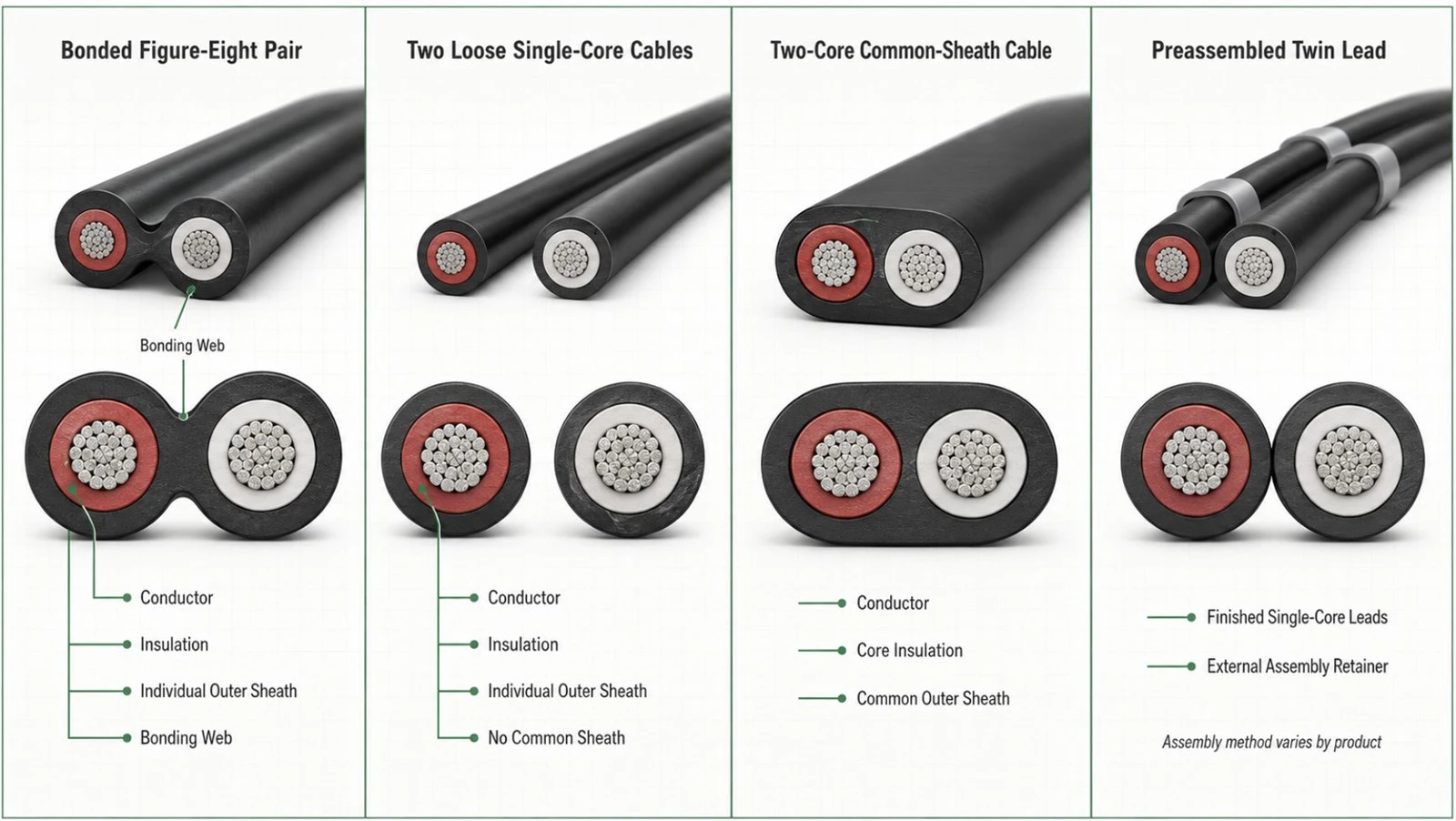

„Dvojitý solární kabel“, „dvoužilový-solární kabel“, „duplexní FV kabel“ a „solární kabel{1}}osmička“ nejsou bezpečné náhrady za konstrukční výkres. Dodavatelé mohou tato slova používat odlišně. Před porovnáním nabídek zařaďte nabízený produkt do jedné z následujících konstrukcí.

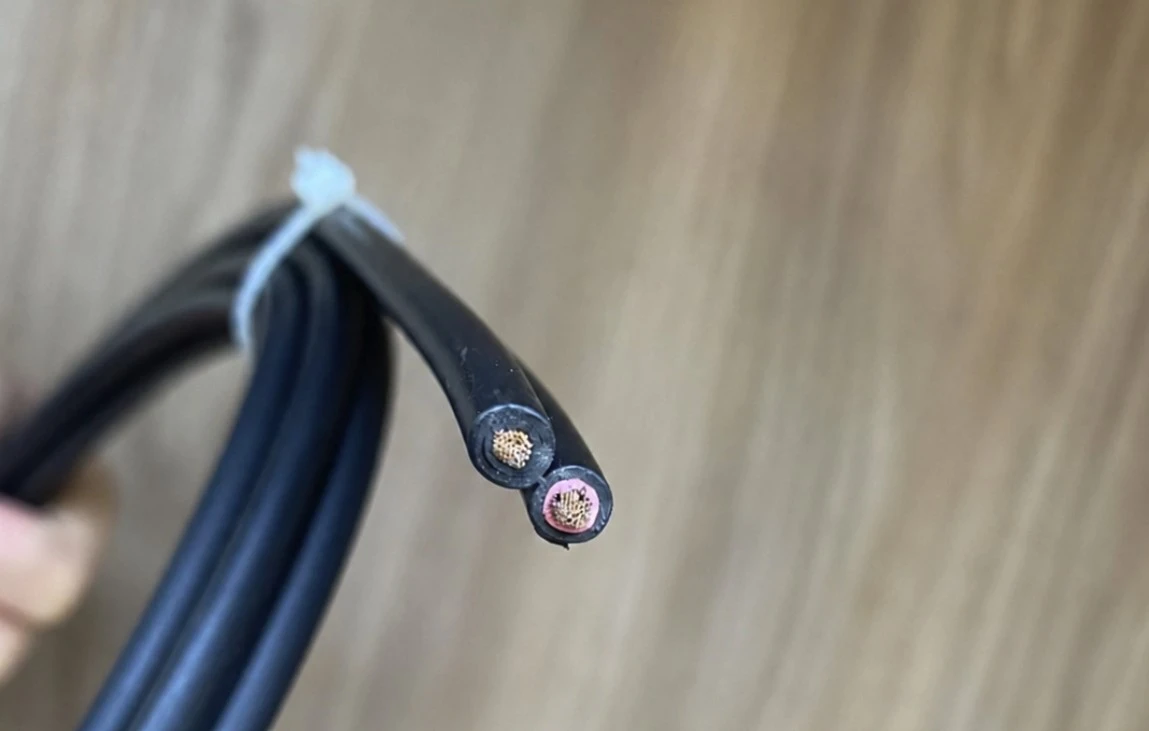

Spojený pár může zachovat dva plně opláštěné jednotlivé-členy jádra; skutečný dvoužilový-kabel nemusí. Marketingové slovo „dvojče“ neprokazuje dvojitou izolaci, vhodnost 1,5 kV DC, venkovní použití, kompatibilitu konektorů nebo shodu s EN 50618/IEC 62930.

Publikovaný rozsah normy EN 50618 je pro flexibilní jednožilové PV kabely. Název dodavatele, jako je „H1Z2Z2-K Twin Solar Cable“, proto potřebuje konkrétní{11}}vysvětlení. Jednou z možných konstrukcí jsou dva jednojádrové členy H1Z2Z2-K spojené do paralelní sestavy. V takovém případě si vyžádejte důkazy pro každý prvek a další důkazy nebo pokyny pro lepení, oddělení, tepelné chování a zamýšlenou instalaci. Nepředpokládejte, že samotná dvojitá sestava se objeví jako samostatné standardizované označení kabelu H1Z2Z2-K.

Použijte živéSolární kabel EN 50618 H1Z2Z2-Kstránku a porovnejte základní konstrukci jednoho jádra-, pak si vyžádejte balíček výkresů a důkazů pro přesnou sestavu dvojčat.

Před publikováním nebo nákupem se přihlastejak ověřit certifikát solárního kabeluna přesném výrobci, označení produktu, velikosti vodiče a záznamu do databáze certifikátů. Jediný-jádrový certifikát by neměl být v tichosti prezentován jako certifikát pro jinou -jádrovou konstrukci.

TÜV Rheinland v roce 2018 uvedl, že 2 PfG 1169 a 2 PfG 1990 byly staženy v říjnu 2017 a že výběrová řízení by měla přejít na EN 50618 nebo IEC 62930. Frázujte to jako zveřejněné pokyny TÜV Rheinland k přechodu pro každou zemi nebo jako univerzální právní závěr pro každou zemi nebo jako univerzální právní závěr.Přechodové pokyny TÜV Rheinland

Když datový list jasně používá 2×4 mm², obvykle to znamená dva vodiče a každý vodič má jmenovitou- plochu průřezu 4 mm². Neznamená to jeden vodič 8 mm². Podobně 2×6 mm² normálně znamená dva 6 mm² vodiče, nikoli jeden 12 mm² vodič. Spíše než se spoléhat na název tržiště ověřte zápis dodavatele, počet vodičů a výkres.

Dvojité uspořádání automaticky nezdvojnásobuje kapacitu obvodu. Ve dvou-vodičové stejnosměrné smyčce přenášejí kladný a záporný vodič proud obvodu v opačných směrech. Přípustný proud závisí na přesné konstrukci kabelu, způsobu instalace, okolní teplotě, seskupení, odvodu tepla a použitelné metodě návrhu.

Pokud je nevyřešená otázka, zda by měl být každý vodič 4 mm² nebo 6 mm², přejděte na4mm² vs. 6mm² solární kabel. Toto rozhodnutí o elektrickém dimenzování udržujte odděleně od pozdější volby mezi dvěma volnými kabely a spojeným dvojitým uspořádáním.

• Označte kladné a záporné připojovací body na modulu, spojovací skříňce, slučovači, odpojovači a střídači.
• Změřte společnou trasu, kde oba vodiči skutečně cestují společně; nepočítejte úseky, kde se polarity rozcházejí.
• Označte každý dělicí bod, ohyb, průnik, přechod mezi žlab/kanál, konec konektoru, ucpávku a komoru svorek.
• Ujistěte se, že dvojitá konstrukce může být oddělena na požadovanou délku bez řezání nebo zeslabování pláště jednoho z členů.
• Zkontrolujte geometrii podpěry, rozměry klipu, limity směrového ohybu, metodu tažení, pohyb a servisní přístup.
• Použijte přesné korekce ampacity a teploty/seskupení pro instalované uspořádání.
• Ověřte environmentální a požární požadavky pro kompletní sestavu, včetně spojovacího pásu nebo společného vnějšího pláště.
• Před objednávkou potvrďte rozsah certifikátu, označení produktu, identifikaci cívky a pokyny k instalaci.

Tato mapa trasy často odhaluje hybridní odpověď: oddělené koncové části jednoho jádra modulu a zóny zakončení s definovanou dvojitou sekcí pouze na rovném sdíleném homerunu. To je výsledek návrhu projektu, nikoli univerzální doporučení.

Nepoužívejte univerzální procento. Dva sousedící zatížené vodiče mohou odvádět teplo jinak než dva jednožilové kabely instalované s jinou roztečí nebo metodou. Lepený pás, běžná krytina, potrubí, podnos, povrch střechy, okolní teplota a okolní okruhy, to vše může změnit tepelný výsledek. Pro vlastní instalaci použijte přesné údaje o produktu a místně platný výpočet nebo tabulku.

Nejspolehlivější RFQ žádá dodavatele, aby uvedl základ kapacity a podmínky instalace, spíše než aby inzeroval jedno aktuální číslo. Projektant pak porovná tento základ se skutečnou trasou. Pokud dodavatel tvrdí, že kapacita dvou a jednoho jádra je vždy stejná, vyžádejte si podpůrný test nebo výpočet a jeho podmínky.

Kladný a záporný vodič obvykle končí odděleně. Spojený pár dvojčat proto potřebuje kontrolované rozdělení před dvěma samostatnými FV konektory, průchodkami nebo svorkami. Oddělený člen si musí zachovat kulatý vnější průměr, integritu pláště a délku, kterou potřebuje vybraná součást. Plochý dvojitý profil by neměl být vtlačen do jednoho kruhového těsnění konektoru, pokud pro něj není navržena a schválena přesná součást.

Pokyny pro konektory jsou specifické-pro jednotlivé produkty. Dokumentace k montáži Stäubli například uvádí povolené průřezy vodičů-a kabely mimo-rozsahy průměrů pro konkrétní konfigurace konektorů. Použijte pokyny pro přesný model konektoru; nepřenášejte jeho hodnoty na jinou rodinu nebo značku.

Použitíkompatibilita solárního kabelu a konektorupro kompletní{0}}velikost vodiče, pramen, vnější-průměr, kontakt, těsnění, nástroj a{2}}rodinnou recenzi. Tento článek přidává pouze otázky týkající se dvou-specifických oddělení a rozdělení{5}}délky.





Když je samostatný solární kabel s jedním{0}}žilovým jádrem obvykle jednodušší

• Vodiče modulu a krátké mezi{0}}modulové spoje již končí jako jednotlivé kladné a záporné kabely.
• Pozitivní a negativní cesty se rozcházejí nebo vstupují na různé strany zařízení.
• Trasa potřebuje větší nebo méně běžně dostupné velikosti vodičů.
• Těsné koncové komory vyžadují nezávislé ovládání ohybu a kabelový vstup.
• Projektová dokumentace nebo rozsah certifikátu jasně pokrývá jeden-jádrový produkt, ale nikoli dvojitou sestavu.
• Budoucí výměna, řešení problémů nebo úprava trasy zvýhodňuje nezávislé členy.

.

Kdy může být užitečný ověřený dvojitý solární kabel

• Obě polarity sledují stejnou souvislou trasu{0}}domácího běhu po většinu vzdálenosti.
• Velikost páru, tepelný základ, meze ohybu, nosný systém a prostředí jsou dokumentovány.
• Instalační program má definovanou schválenou metodu rozdělení webu a ukončení každého člena.
• Délka cívky a identifikace polarity snižují chyby při manipulaci nebo párování u opakovatelných tras.
• Trh určení, specifikace EPC a kontrolní orgán akceptují přesnou konstrukci a důkazy.

Pohodlí instalace je platným faktorem pouze po elektrické a vyhovující vhodnosti. Dvojitý kabel není automaticky rychlejší na trase s mnoha odbočkami, krátkými rozdělenými úseky, úzkými ohyby nebo nekompatibilními průchodkami.

U podzemních nebo mokrých tras se poraďte s přímým zakopáním vs. vedení pro solární kabel. Ani dvojitý formát, ani samotný název ve stylu H1Z2Z2-K-neprokazují přímou-vhodnost k pohřbu nebo trvalému mokru.

Pokud projekt navrhuje hliníkové vodiče uvnitř dvojité nebo duplexní sestavy, zkontrolujte měděný a hliníkový solární kabel samostatně; materiál vodiče mění odpor, velikost, zakončení a požadavky na přechod.

Běžné chyby při nákupu dvojitého solárního kabelu

Kontrolní seznam RFQ pro jednojádrový a dvojitý solární kabel

• Země určení, specifikace projektu, napětí systému a použitelná kabelová norma.
• Obvodový proud,-jednosměrná délka, velikost vodiče, cíl poklesu napětí-a tepelné předpoklady.
• Přesná konstrukce: spojený pár, volný paralelní pár, skutečný dvou{0}}žilový kabel nebo předem sestavený vodič.
• Výkres průřezu, počet vodičů, plocha na vodič, materiál, třída pramene a odpor.
• Izolace/plášť jednotlivých členů, celkové rozměry, materiál pásu/společného pláště a hmotnost kabelu.
• Základ ampacity, korekce okolí/seskupení, poloměr ohybu, metoda tažení a podporovaná instalace.
• Požadovaná délka dělení, metoda oddělení, model konektoru/vývodky/svorky a rozsah průměru kabelu-.
• Požadavky na UV, vodu, chemikálie, oheň, pohřební/kanál a pohyb pro přesnou trasu.
• Certifikát/seznam, rozsah modelu a velikosti, značení kabelu, tovární test, délka cívky a sledovatelnost.
• Vzorky, balení, MOQ, harmonogram dodávek, záruka a{0}}kontrolní požadavky na změny.

Porovnejte aktuální komerční možnosti SINELINK počínajeDvojitý solární kabel H1Z2Z2-Ka před zveřejněním si vyžádejte přesnou adresu URL produktu, výkres a aktuální důkazy.

V případě dotazů na starší-design si prohlédněte nabízenéDvojitý solární kabel PV1-Fpouze po potvrzení aktuálního přijetí na cílovém trhu a příslušné certifikační základny.

U projektů, které kombinují vedení modulů, string homerun, výstupy slučovače a boční trasy měniče-, zarovnejte architekturu pomocíKabelové řešení pro fotovoltaické elektrárny.

Pro náhradní práce zdokumentujte starou trasu a poruchový stav pomocíživotnost solárního kabelu a průvodce výměnoupřed přechodem z nezávislého jednožilového-kabelu na dvojitou sestavu.

Požádejte o kontrolu jednoho-jádrového vs. dvojitého solárního kabelu

Pošlete zemi projektu, nákres trasy, běžné{0}}délky vedení a rozdělení, proud, napětí, navrhovanou velikost vodiče, způsob instalace, modely konektorů/vývodek a požadovaný standard. SINELINK dokáže uspořádat dostupná produktová data a rozsah nabídky pro srovnání. Konečný návrh, shoda a schválení instalace zůstává na kvalifikovaných profesionálech projektu a příslušném úřadu.

Požádejte o kontrolu jednoho-jádrového vs. dvojitého solárního kabelu

Často kladené otázky

Co je to dvojitý solární kabel?

Je to tržní termín pro dvou{0}}členné uspořádání FV kabelů. Mohou to být dva kompletní jednožilové kabely spojené vedle sebe, dva volné kabely dodávané dohromady, skutečný dvoužilový kabel nebo předmontovaný dvojitý kabel. Požádejte o nákres.

Je dvojitý solární kabel stejný jako dvou{0}}žilový kabel?

Ne vždy. Spojovaný figurální-osmičkový pár může obsahovat dva samostatně opláštěné jednožilové-členy, zatímco skutečný dvou-žilový kabel používá jinou celkovou konstrukci.

Co znamená solární kabel 2×6 mm²?

Obvykle to znamená dva vodiče, každý o jmenovité ploše 6 mm². Potvrďte zápis a výkres dodavatele; není to jeden vodič 12 mm².

Přenáší dvojitý solární kabel dvojnásobný proud než jednožilový-kabel?

Ne. Kladné a záporné vodiče v obvodu přenášejí proud obvodu. Pro přesnou konstrukci a instalaci je třeba zkontrolovat amplitudu.

Je dvojitý kabel H1Z2Z2-K certifikovaný podle EN 50618?

Publikovaný rozsah normy EN 50618 je pro jednožilové kabely. Ověřte, zda produkt tvoří dva vyhovující jednotlivé-členy jádra v sestavě a jaké důkazy pokrývají kompletní nabízenou konstrukci.

Může dvojitý solární kabel používat konektory typu MC4?

Každý oddělený konec kabelu musí přesně odpovídat požadavkům na vodič, vlákno, vnější-průměr, těsnění, kontakt a nástroj konektoru. Nevkládejte plochý dvojitý profil do jednoho kruhového těsnění, pokud není schválen.

Lze nainstalovat dvojitý solární kabel do potrubí?

Teprve po kontrole úplných rozměrů kabelu, výplně, tažení, ohybu, opravy tepla/seskupení, vhodnosti umístění za mokra-a místních pravidel pro trasu.

Může být dvojitý solární kabel uložen přímo?

Dvojitý formát neprokazuje vhodnost pohřbu. Potvrďte přesný certifikát hotového výrobku, technický list, konstrukci pláště a pokyny k instalaci.

Je dvojitý solární kabel lepší pro střechy?

Může to zjednodušit dlouhou sdílenou trasu, ale samostatné jednožilové kabely{0}} mohou být snazší kolem vodičů modulů, odboček, úzkých ohybů a jednotlivých vstupů do zařízení. Použijte mapu trasy.

Je dvojitý solární kabel stejný jako dvojitý{0}}a{1}}uzemňovací kabel?

Ne. Dvojice-a-země je stavební-elektroinstalace a nemělo by se s ní zacházet jako s FV kabelem bez přesného hodnocení FV, vhodnosti pro životní prostředí a přijetí projektu.

Mám koupit dvojitý kabel PV1-F nebo dvojitý kabel H1Z2Z2-K?

Začněte s cílovým trhem a aktuálními požadavky projektu. TÜV Rheinland zveřejnilo, že 2 PfG 1169 byly staženy v roce 2017; ověřte jakoukoli nabídku PV1-F a v případě potřeby použijte důkazy EN 50618/IEC 62930.

Technické reference

IEC 62930:2017 - Elektrické kabely pro fotovoltaické systémys jmenovitým napětím 1,5 kV DC - Oficiální záznam IEC; publikovaný rozsah je jednožilový PV kabel.

DIN EN 50618:2015-11 - Elektrické kabely pro fotovoltaické systémy- Oficiální standardy-záznam vydavatele; souhrn rozsahu popisuje flexibilní jednožilové-kabely.

IEC 62548-1:2023 - Fotovoltaická pole – požadavky na design- Oficiální záznam IEC týkající se návrhu fotovoltaického pole a požadavků na DC kabeláž.

Nové mezinárodní požadavky TÜV Rheinland - pro výrobce kabelů pro fotovoltaiku- Oficiální oznámení o přechodu týkající se 2 PfG 1169/1990 a EN 50618/IEC 62930.

Pokyny k montáži konektoru Stäubli MA{0}} MC4- Příklad výrobce zobrazující -specifický průřez vodičů{2}}a rozsahy průměrů-kabelů.
