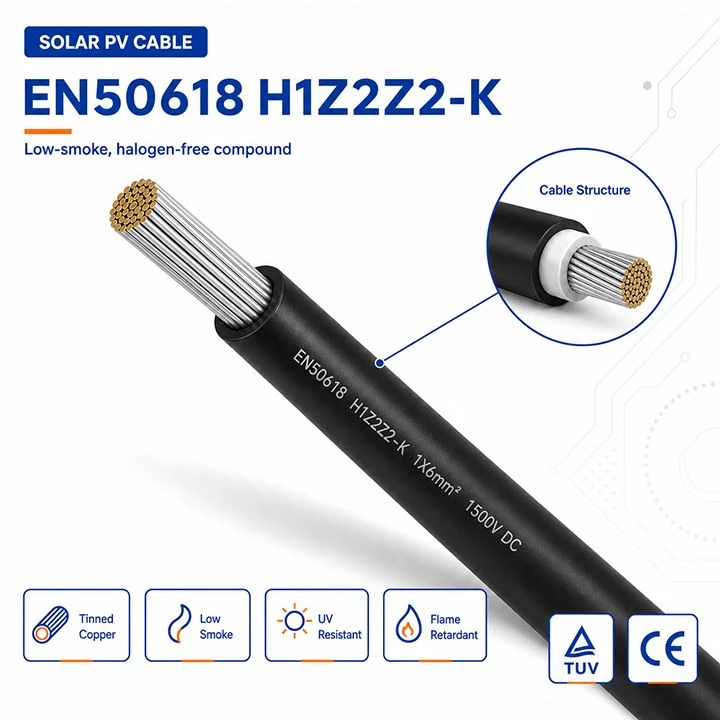

Klíčové vlastnosti
- Ohebný pocínovaný měděný vodič třídy 5
- XLPO izolace a vnější plášť
- Určeno pro 1500V DC fotovoltaické systémy
- Odolné vůči UV záření, ozónu a povětrnostním vlivům
- Možnost materiálu Low Smoke Zero Halogen
- Vynikající flexibilita za nízkých-teplot
- Vysoká tepelná odolnost pro náročné venkovní instalace
- Navrženo pro životnost více než 25 let při 90 stupních
- K dispozici v černé, červené a dalších přizpůsobených barvách bundy
- Zakázkové délky, známkování a dostupné balení
Dostupné velikosti
| Jmenovitý průřez | Konstrukce vodičů | Izolace OD | Celkový OD | Max. Odpor vodiče |
| 1,5 mm² | 30 / 0,25 mm | 3,05 mm | 4,70 mm | 13,7 Ω/km |
| 2,5 mm² | 49 / 0,25 mm | 3,50 mm | 5,20 mm | 8,21 Ω/km |
| 4,0 mm² | 56 / 0,285 mm | 3,85 mm | 5,50 mm | 5,09 Ω/km |
| 6,0 mm² | 84 / 0,285 mm | 4,45 mm | 6,10 mm | 3,39 Ω/km |
| 10 mm² | 77 / 0,40 mm | 5,50 mm | 7,20 mm | 1,95 Ω/km |
| 16 mm² | 126 / 0,40 mm | 6,90 mm | 8,80 mm | 1,24 Ω/km |
| 25 mm² | 196 / 0,40 mm | 8,70 mm | 10,80 mm | 0,795 Ω/km |
| 35 mm² | 276 / 0,40 mm | 10,00 mm | 12,40 mm | 0,565 Ω/km |
Hodnoty odporu vodičů jsou uvedeny při 20 stupních.
Typické aplikace
- Tento kabel je široce používán pro DC připojení ve fotovoltaických systémech, včetně:
- Rezidenční střešní solární systémy
- Komerční a průmyslové střešní fotovoltaické projekty
- Pozemní-solární elektrárny
- Fotovoltaické instalace v technickém-rozsahu
- Připojení FV stringů a zapojení slučovací skříně
- Připojení na stejnosměrnou-stranu solárního invertoru
- Solární kabelové svazky a prodlužovací kabely
- Venkovní solární systémy v horkém, studeném, vlhkém prostředí nebo prostředí s vysokým{0}}UV
Průvodce výběrem
1. Vyberte velikost kabelu podle proudu a délky kabelu
Pro krátké připojení FV stringů se běžně používají 4 mm² a 6 mm². Pro delší kabely nebo aplikace s vyšším proudem může být pro snížení poklesu napětí vhodnější 10 mm², 16 mm², 25 mm² nebo 35 mm².
2. Přizpůsobte napětí systému
Tento kabel je určen pro 1500V DC fotovoltaické systémy. Ujistěte se, že konektor, slučovač, střídač a všechny ostatní součásti na straně stejnosměrného proudu jsou také dimenzovány na stejné systémové napětí.
3. Zvažte prostředí instalace
Pro přímé sluneční světlo, vystavení střechám, pouštní oblasti, pobřežní projekty nebo místa s velkými teplotními změnami vyberte solární kabel XLPO odolný vůči UV-záření s vhodnou tloušťkou izolace a barvou pláště.
4. Potvrďte požadavky na certifikaci
U projektů vyžadujících TÜV, CPR, CE nebo jiné specifické dokumenty o shodě prosím potvrďte požadovaný standard a rozsah certifikátu před objednávkou.
Možnosti přizpůsobení
- Barva bundy: černá, červená nebo přizpůsobená
- Tištěné označení kabelu
- Přizpůsobená délka kabelu
- Balení ve svitcích, kotoučích nebo bubnech
- Před-smontované kabelové svazky PV
- Požadavky na vodotěsnost a nehořlavost-vycházející z projektu
- Možnosti výkonu CPR, včetně Cca{0}}s1,d0,a2 tam, kde je to požadováno
Porovnejte s jinými modely kabelů
Solární kabel PV1-F vs. H1Z2Z2-K: Jaký je rozdíl a který byste si měli vybrat?
Technické specifikace
| Položka | Specifikace |
|---|---|
| Typ produktu | Jednožilový kabel FV- |
| Norma | IEC 62930 / EN 50618 H1Z2Z2-K |
| Dirigent | Flexibilní pocínovaná měď třídy 5 |
| Izolační materiál | XLPO |
| Materiál vnějšího pláště | XLPO |
| Jmenovité napětí | 1500V DC |
| Testovací napětí | 6500V AC |
| Rozsah okolní teploty | -40 stupňů až +90 stupňů |
| Maximální teplota vodiče | +120 stupeň |
| Maximální teplota zkratu- | +250 stupeň |
| Minimální poloměr ohybu | 4 × celkový průměr pro kabely pod 8 mm |
| 6 × celkový průměr pro kabely 8 mm a více | |
| Výkon hustoty kouře | Propustnost světla Větší nebo rovna 60 % podle EN 50618 |
| Test ohybu za studena | Žádné praskání při -40 stupních ± 2 stupně, podle EN 60811-504 |
| Barvy bundy | Černá, červená nebo přizpůsobená |
| Životnost | Více než 25 let při 90 stupních |
